Unidad de control de vehículos industriales de bajo voltaje

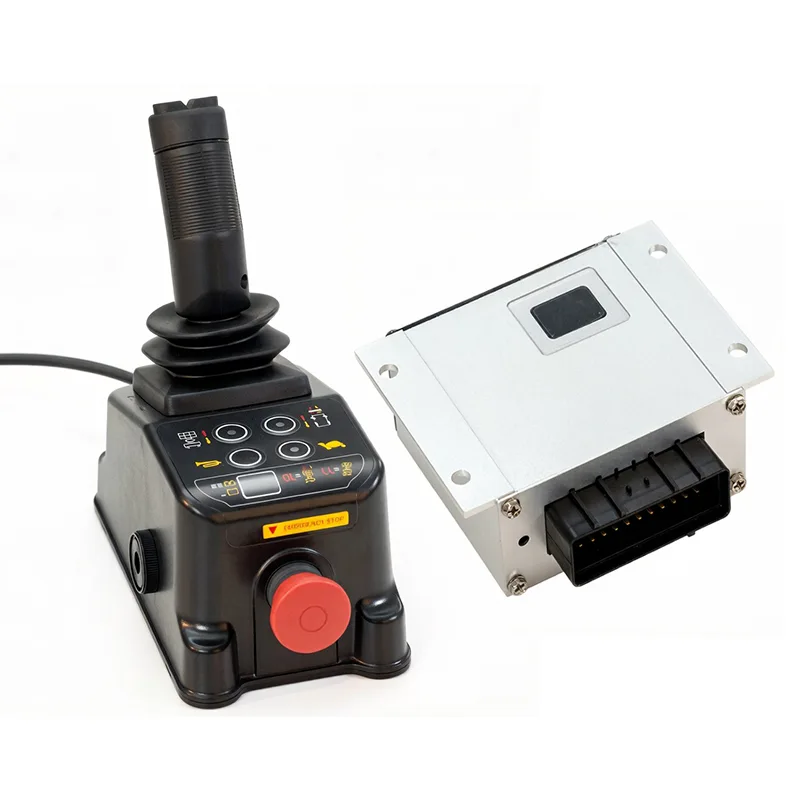

Como fabricante y proveedor profesional en China, Zhaofeng desea ofrecerle una unidad de control de vehículos industriales de bajo voltaje y alta calidad, que consta de una unidad de control de plataforma (PCU100, denominada superior) y una unidad de control de chasis (ECU100, denominada control inferior), que están conectadas a través de un bus CAN estándar para formar un sistema de control electrónico completo. Es compatible con plataformas elevadoras de tijera con accionamiento hidráulico y eléctrico y tiene funciones operativas como elevación, desplazamiento, dirección y conmutación de alta/baja velocidad. La unidad de control de vehículos industriales de bajo voltaje también tiene funciones de protección de seguridad como protección contra sobrecarga, protección contra baches, protección contra inclinación, protección de manos contra pellizcos, límite de velocidad de bajo voltaje, protección de encendido inicial, así como funciones de visualización y diagnóstico de fallas.

Parámetros técnicos

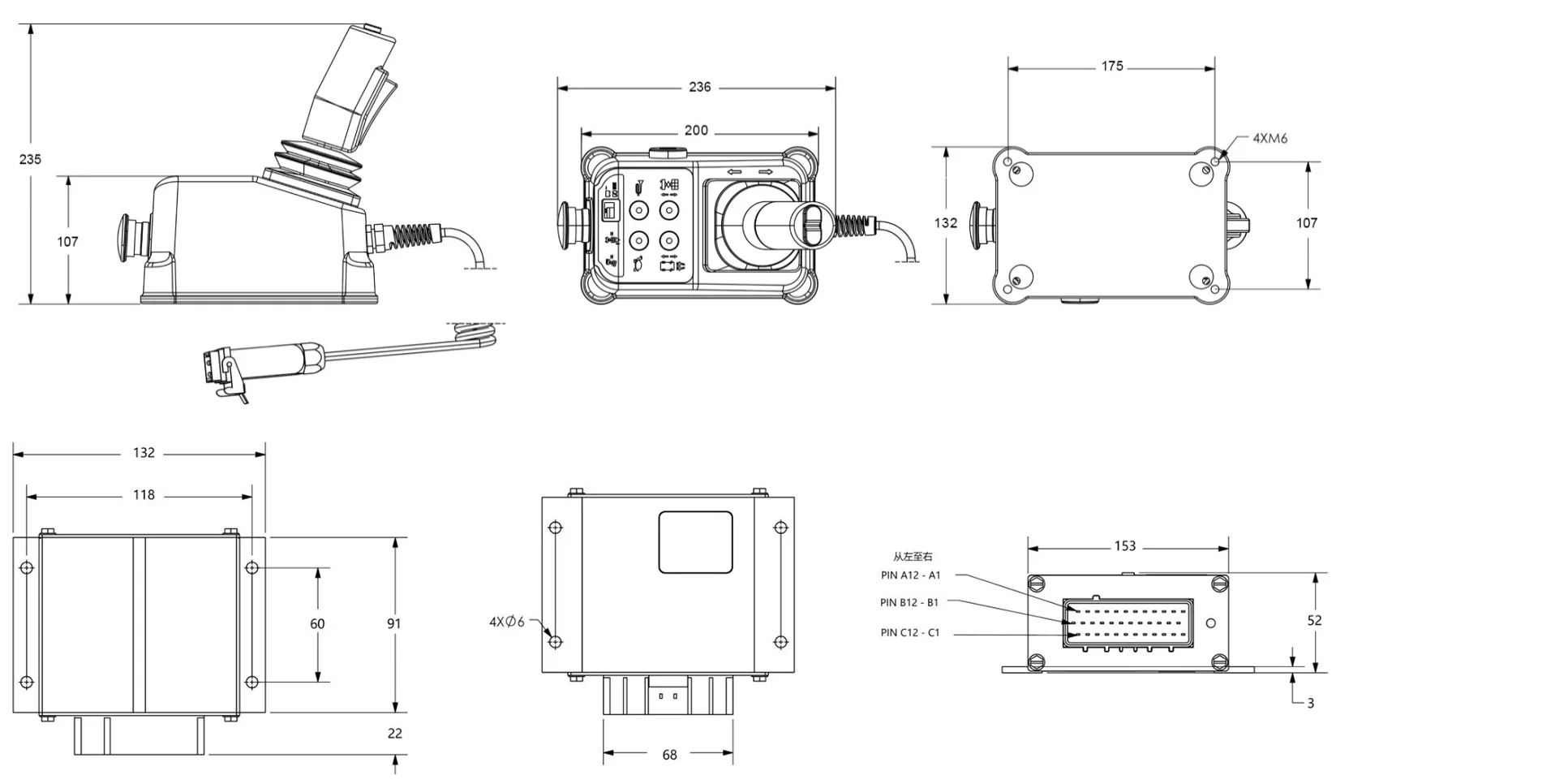

Tamaño del producto

Ventajas principales

• Estructura Power PC de grado automotriz, procesador de 32 bits, respuesta rápida a los requisitos del sistema.

• Identifique inteligentemente las fallas de las piezas hidráulicas, como circuito abierto, cortocircuito a tierra y cortocircuito a la energía, y procese de acuerdo con las diferentes fallas.

• Comunicación estándar CAN 2.0 (compatible con 11 y 29 bits) entre PCU100 y ECU100.

• Modo de proporción PWM opcional para bajar la plataforma, descendiendo suavemente y sin impacto.

• La calibración y el estudio automáticos según el cambio de capacidad mecánica de la PCU garantizan la estabilidad del rendimiento operativo de la PCU.

• Lógica exclusiva de diagnóstico de señales anormales, adopta diferentes soluciones para fallas de funcionamiento, señales de interferencia y fallas de seguridad.

Sistema de producto y posicionamiento.

Lo que Zhaofeng ofrece no es un solo dispositivo, sino una plataforma de sistema de control electrónico modular y escalable.

Unidad de control centralCerebro

Unidad de control del vehículo (VCU): como unidad superior de toma de decisiones del vehículo, recibe todas las instrucciones y señales de la manija, el pedal y realiza un procesamiento lógico y coordina el controlador del motor, el sistema hidráulico y el panel de instrumentos para su operación. La VCU de Zhaofeng enfatiza la confiabilidad, la precisión del algoritmo y la capacidad.

Controlador/Conductor del motor (MCU): Responsable de ejecutar las instrucciones de la VCU, controlando con precisión la velocidad, el par y la dirección del motor hidráulico y de tracción. Sus productos tienen las características de alta densidad de potencia, alta eficiencia, excelente gestión térmica y curvas de control suaves.

Solución Integrada (Tendencia)

Sistema de accionamiento eléctrico integrado "en uno": integra altamente el motor, el controlador y la caja de cambios, reduce el cableado y el volumen de conexión y mejora la eficiencia y confiabilidad del sistema. Esta es la dirección tecnológica principal para los vehículos industriales eléctricos en la actualidad, y Zhaofeng tiene un diseño clave en este campo.

Conjunto de sistemas personalizados: proporciona una completa gama de sistemas de control electrónico para fabricantes de vehículos (OEM), incluidos VCU, MCU, manija, panel de instrumentos y sensores, para lograr una profunda adaptación y optimización del hardware de software.

Unidad de interacción inteligente (interfaz)

Mango e instrumento humanizados: conecte sin problemas el mango con instrumentos inteligentes (que muestran la velocidad del vehículo, la energía de la batería, los códigos de falla, etc.) para formar una interfaz de interacción completa de la máquina.

Autenticación y garantía de calidad

Certificaciones Internacionales: CE (EMC, LVD), TUV, CB Scheme, RoHS.

Gestión de Calidad: Certificación del Sistema de Gestión de Calidad ISO 9001:2015.

Fabricación de producción: líneas de colocación SMT completamente automáticas, soldadura robótica y estrictos procesos de prueba de envejecimiento y regulación de seguridad.

Control de calidad: 100% pruebas de salida, incluidas pruebas de carga, pruebas de aislamiento y pruebas de función de comunicación.
