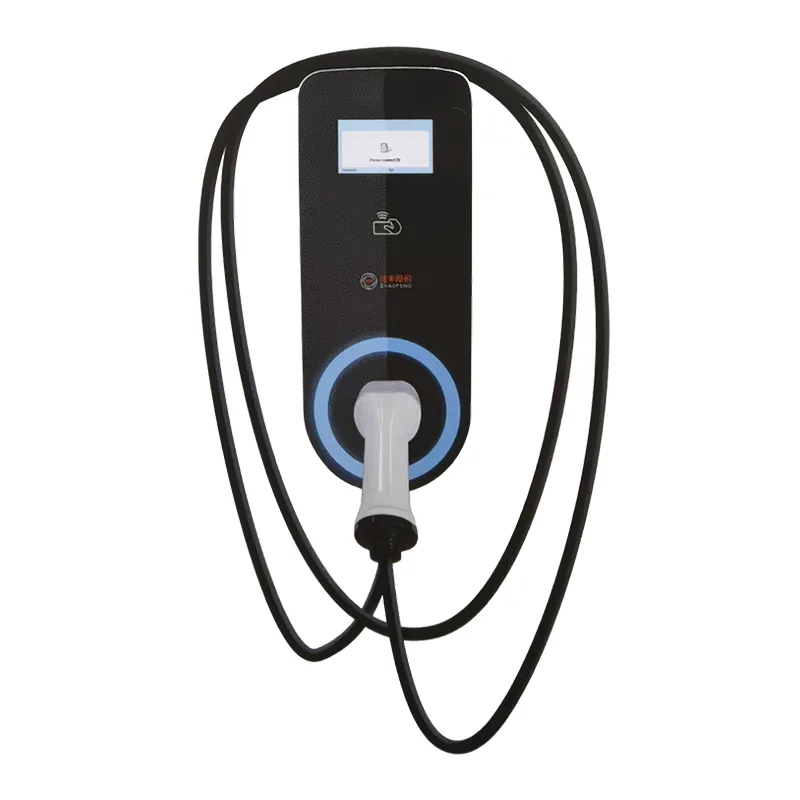

Pila de carga de CA montada en la pared de 7KW

La pila de carga de CA montada en la pared de 7 KW de nuestra empresa es un dispositivo de carga desarrollado para satisfacer las necesidades de carga de vehículos de nueva energía, que se utiliza junto con el cargador a bordo de vehículos eléctricos para proporcionar servicios de carga para vehículos eléctricos. Este producto es fácil de instalar, de tamaño compacto, fácil de operar, de apariencia moderna, deslizamiento/carga de tarjetas, rápido y eficiente; múltiples funciones de protección de seguridad integral (protección contra cortocircuitos, protección contra fugas, protección de parada de emergencia, protección contra sobrecorriente, protección contra sobretemperatura, protección contra sobretensión, resistencia al agua y al polvo de grado IP54, protección de conexión a tierra) cortan automáticamente la energía después de la carga, protegiendo la seguridad del vehículo.

1.Proceso de operación Plug and Play para que cada propietario estacione Bloquear el coche - conectar la pistola de carga - empezar a cargar (luz intermitente) Ven y carga cuando vengas◇, vete cuando esté hecho, completamente insensible

2. Control deslizante para iniciar el proceso de operación. ◇Enchufe del propietario - El propietario desliza la tarjeta de autorización - Comienza a cargar (luz intermitente)

Parámetros técnicos

Características del producto

1) Equipado con una pantalla de 4,3 pulgadas y un indicador de estado LED, lo que permite ver claramente el proceso de carga.

2) Capaz de comunicación en línea a través de la red Ethernet/4G, permitiendo funciones de control y pago en tiempo real.

3) Protección integral del sistema: protección contra sobretensión, protección contra subtensión, protección contra sobrecorriente, protección contra cortocircuitos, protección contra fugas, protección contra sobretemperatura, protección contra rayos, lo que garantiza un funcionamiento seguro y confiable del producto. 4) Almacenamiento de datos e identificación de fallas.

5) Función precisa de identificación y medición de energía, lo que mejora la confianza del usuario.

6) La estructura general está diseñada con lluvia y polvo, con un nivel de protección IP54, apta tanto para interior como para exterior.

Entornos y ampliamente utilizados en entornos nacionales y extranjeros.

7) Fácil de instalar, operar y mantener.

8) Seguro y antirrobo.

Requisitos del entorno de instalación

1) Esta pila de carga es una pila de carga universal para interiores y exteriores, que cumple con el nivel de protección IP54 y puede instalarse en exteriores.

2) Asegúrese de que la temperatura ambiente esté dentro del rango de -30 °C ~ 50 °C.

3) El lugar de instalación debe superar una altitud de 2000 metros.

4) No debe haber vibraciones fuertes ni materiales inflamables y explosivos cerca del sitio de instalación.

5) La ubicación no debe ser en una zona baja o propensa a encharcamientos.

6) La instalación del pilote deberá apoyarse en un muro. Si hay soporte en la pared, se recomienda utilizar pilares de piso especiales para la instalación y fijación.

7) Al instalar el pilote, asegúrese de que esté vertical y de que se mantengan los datos de referencia para la altura del pilote de carga desde el suelo (1,3-1,5 metros).

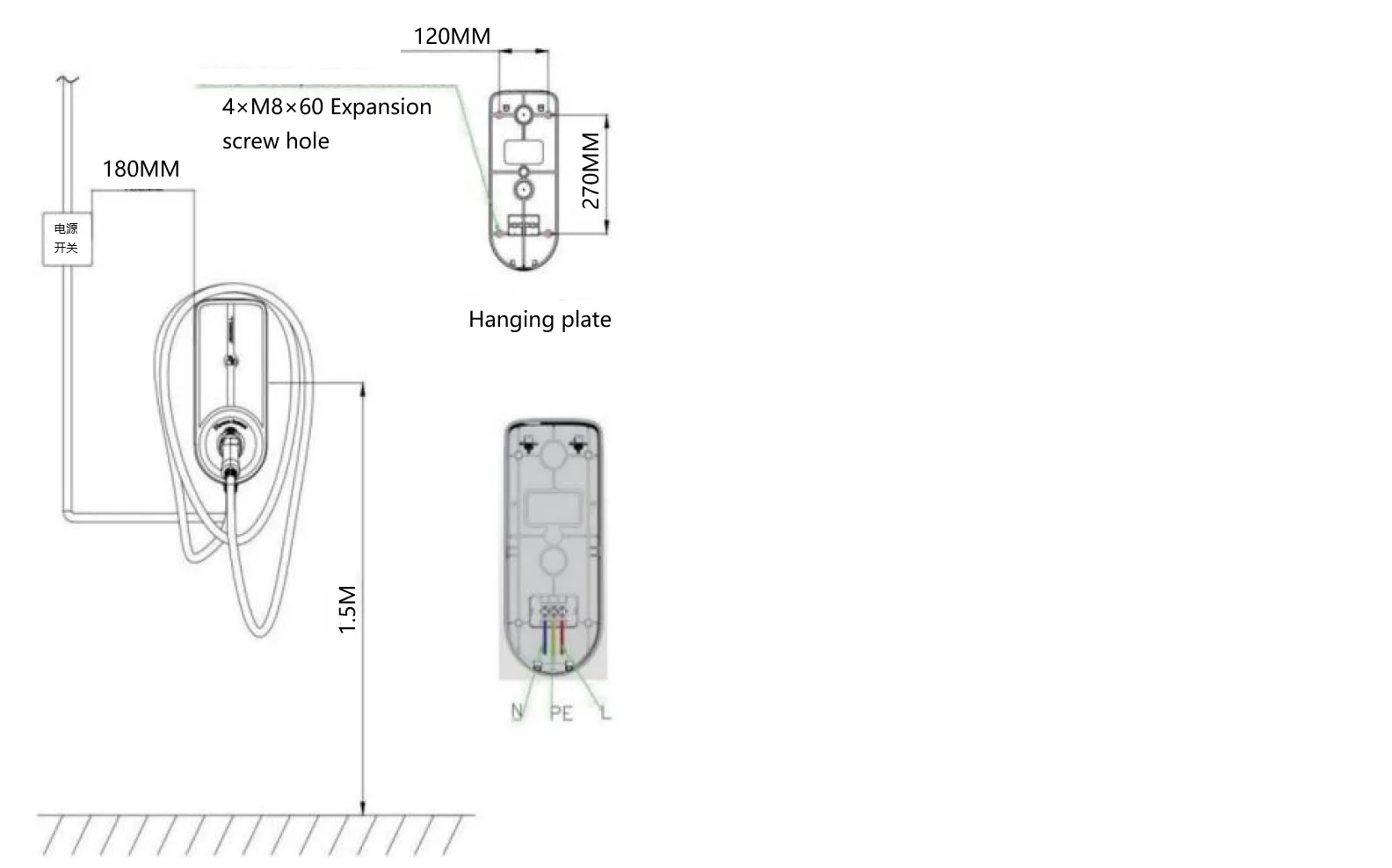

Método de instalación

1) Los datos de referencia de la altura de la pila de carga desde el suelo (1,3-1,5 metros) 2) Marque la posición del orificio de montaje en la placa posterior en la pared de acuerdo con la posición del orificio de montaje en la placa posterior.

Utilice un taladro de impacto para perforar (Φ8*65) y luego coloque tubos de expansión de plástico M8*60.

y apriete los tornillos a través de la placa colgante.

3) El equipo equipado con cables de entrada de fábrica, si necesita extender la longitud del cable de entrada,

extienda la conexión de acuerdo con el método de cable correcto de acuerdo con la identificación del cableado. Conecte tres cables (línea de fuego L, línea cero N, línea de tierra PE) al tablero de terminales,

y completar el cableado; (Dado que la corriente del equipo es grande, la extensión debe garantizar una conexión confiable);

4) Para evitar el riesgo de descarga eléctrica, el equipo debe asegurarse de que el cable de tierra de entrada esté firmemente fijado.
